屋面工程技術規范 [屋面細部構造] GB50345-201

4．11．1 屋面細部構造應包括檐口、檐溝和天溝、女兒墻和山墻、水落口、變形縫、伸出屋面管道、屋面出入口、反梁過水孔、設施基座、屋脊、屋頂窗等部位。

4．11．2 細部構造設計應做到多道設防、復合用材、連續密封、局部增強，并應滿足使用功能、溫差變形、施工環境條件和可操作性等要求。

4．11．3 細部構造所用密封材料的選擇應符合本規范第4．6．3條的規定。

4．11．4 細部構造中容易形成熱橋的部位均應進行保溫處理。

4．11．5 檐口、檐溝外側下端及女兒墻壓頂內側下端等部位均應作滴水處理，滴水槽寬度和深度不宜小于10mm。

Ⅰ檐 口

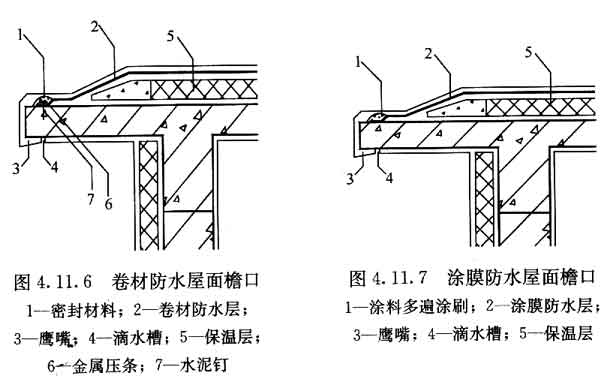

4．11．6 卷材防水屋面檐口800mm范圍內的卷材應滿粘，卷材收頭應采用金屬壓條釘壓，并應用密封材料封嚴。檐口下端應做鷹嘴和滴水槽(圖4．11．6)。

4．11．7 涂膜防水屋面檐口的涂膜收頭，應用防水涂料多遍涂刷。檐口下端應做鷹嘴和滴水槽(圖4．11．7)。

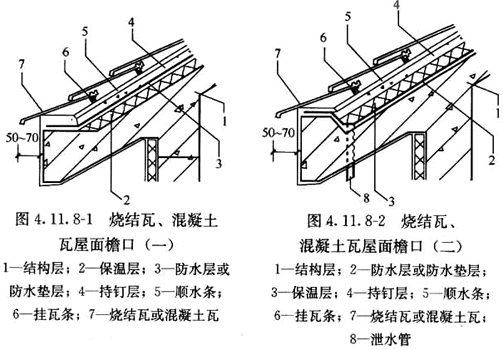

4．11．8 燒結瓦、混凝土瓦屋面的瓦頭挑出檐口的長度宜為50mm～70mm(圖4．11．8-1、圖4．11．8-2)。

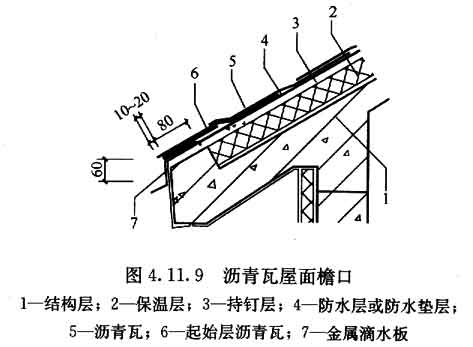

4．11．9 瀝青瓦屋面的瓦頭挑出檐口的長度宜為10mm～20mm；金屬滴水板應固定在基層上，伸入瀝青瓦下寬度不應小于80mm，向下延伸長度不應小于60mm(圖4．11．9)。

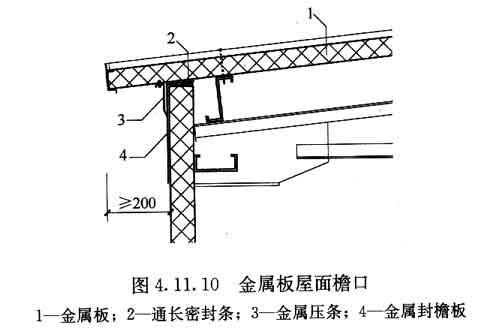

4．11．10 金屬板屋面檐口挑出墻面的長度不應小于200mm；屋面板與墻板交接處應設置金屬封檐板和壓條(圖4．11．10)。

Ⅱ 檐溝和天溝

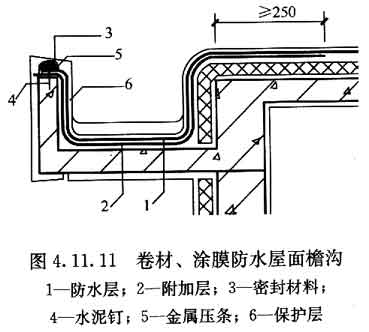

4．11．11 卷材或涂膜防水屋面檐溝(圖4．11．11)和天溝的防水構造，應符合下列規定：

      1 檐溝和天溝的防水層下應增設附加層，附加層伸入屋面的寬度不應小于250mm；
      2 檐溝防水層和附加層應由溝底翻上至外側頂部，卷材收頭應用金屬壓條釘壓，并應用密封材料封嚴，涂膜收頭應用防水涂料多遍涂刷；
      3 檐溝外側下端應做鷹嘴或滴水槽；
      4 檐溝外側高于屋面結構板時，應設置溢水口。

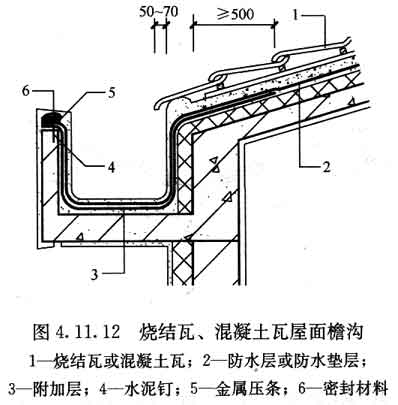

4．11．12 燒結瓦、混凝土瓦屋面檐溝(圖4．11．12)和天溝的防水構造，應符合下列規定：

      1 檐溝和天溝防水層下應增設附加層，附加層伸入屋面的寬度不應小于500mm；
      2 檐溝和天溝防水層伸入瓦內的寬度不應小于150mm，并應與屋面防水層或防水墊層順流水方向搭接；
      3 檐溝防水層和附加層應由溝底翻上至外側頂部，卷材收頭應用金屬壓條釘壓，并應用密封材料封嚴；涂膜收頭應用防水涂料多遍涂刷；
      4 燒結瓦、混凝土瓦伸入檐溝、天溝內的長度，宜為50mm～70mm。

4．11．13 瀝青瓦屋面檐溝和天溝的防水構造，應符合下列規定：
      1 檐溝防水層下應增設附加層，附加層伸入屋面的寬度不應小于500mm；
      2 檐溝防水層伸入瓦內的寬度不應小于150mm，并應與屋面防水層或防水墊層順流水方向搭接；
      3 檐溝防水層和附加層應由溝底翻上至外側頂部，卷材收頭應用金屬壓條釘壓．并應用密封材料封嚴；涂膜收頭應用防水涂料多遍涂刷；
      4 瀝青瓦伸入檐溝內的長度宜為10mm～20mm；

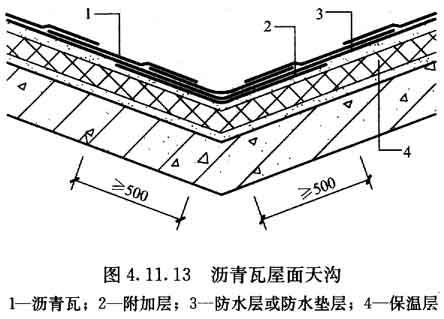

      5 天溝采用搭接式或編織式鋪設時，瀝青瓦下應增設不小于1000mm寬的附加層(圖4．11．13)；

      6 天溝采用敞開式鋪設時，在防水層或防水墊層上應鋪設厚度不小于0.45mm的防銹金屬板材，瀝青瓦與金屬板材應順流水方向搭接，搭接縫應用瀝青基膠結材料粘結，搭接寬度不應小于100mm。

Ⅲ 女兒墻和山墻

4．11．14 女兒墻的防水構造應符合下列規定：
      1 女兒墻壓頂可采用混凝土或金屬制品。壓頂向內排水坡度不應小于5％，壓頂內側下端應作滴水處理；
      2 女兒墻泛水處的防水層下應增設附加層，附加層在平面和立面的寬度均不應小于250mm；

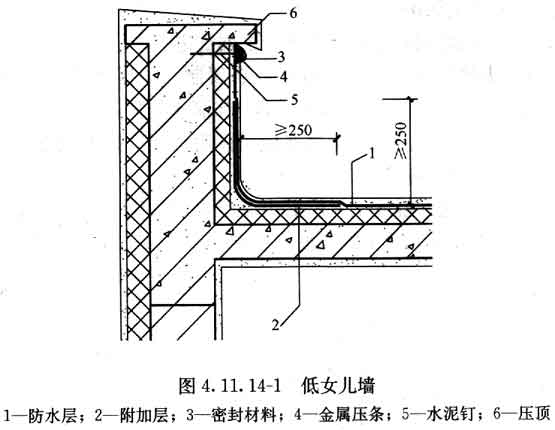

      3 低女兒墻泛水處的防水層可直接鋪貼或涂刷至壓頂下，卷材收頭應用金屬壓條釘壓固定，并應用密封材料封嚴；涂膜收頭應用防水涂料多遍涂刷(圖4．11．14-1)；

      4 高女兒墻泛水處的防水層泛水高度不應小于250mm，防水層收頭應符合本條第3款的規定；泛水上部的墻體應作防水處理(圖4．11．14-2)；

      5 女兒墻泛水處的防水層表面，宜采用涂刷淺色涂料或澆筑細石混凝土保護。

4．11．15 山墻的防水構造應符合下列規定：
      1 山墻壓頂可采用混凝土或金屬制品。壓頂應向內排水，坡度不應小于5％，壓頂內側下端應作滴水處理；
      2 山墻泛水處的防水層下應增設附加層，附加層在平面和立面的寬度均不應小于250mm；

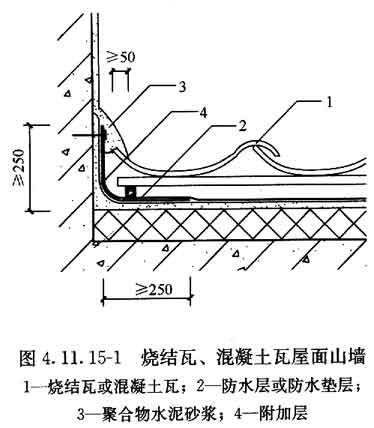

      3 燒結瓦、混凝土瓦屋面山墻泛水應采用聚合物水泥砂漿抹成，側面瓦伸入泛水的寬度不應小于50mm(圖4．11．15-1)；

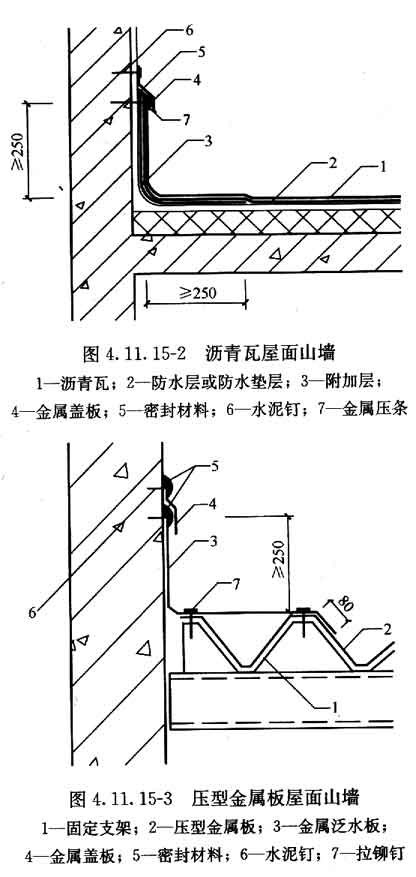

      4 瀝青瓦屋面山墻泛水應采用瀝青基膠粘材料滿粘一層瀝青瓦片，防水層和瀝青瓦收頭應用金屬壓條釘壓固定，并應用密封材料封嚴(圖4．11．15-2)；
      5 金屬板屋面山墻泛水應鋪釘厚度不小于0.45mm的金屬泛水板，并應順流水方向搭接；金屬泛水板與墻體的搭接高度不應小于250mm，與壓型金屬板的搭蓋寬度宜為l波～2波，并應在波峰處采用拉鉚釘連接(圖4．11．15-3)。

Ⅳ 水 落 口

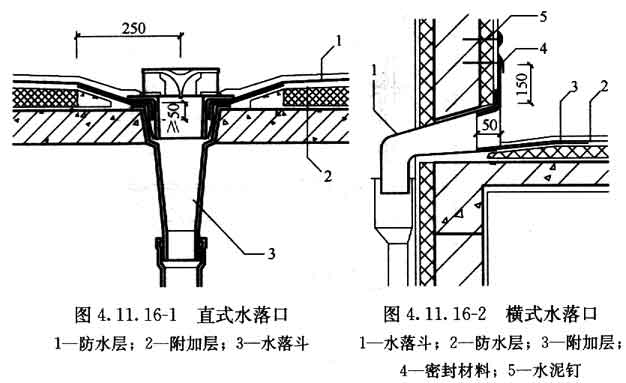

4．11．16 重力式排水的水落口(圖4．11．16-1、圖4．11．16-2)防水構造應符合下列規定：

      1 水落口可采用塑料或金屬制品，水落口的金屬配件均應作防銹處理；
      2 水落口杯應牢固地固定在承重結構上，其埋設標高應根據附加層的厚度及排水坡度加大的尺寸確定；
      3 水落口周圍直徑500mm范圍內坡度不應小于5％，防水層下應增設涂膜附加層；
      4 防水層和附加層伸入水落口杯內不應小于50mm，并應粘結牢固。

4．11．17 虹吸式排水的水落口防水構造應進行專項設計。

V 變 形 縫

4．11．18 變形縫防水構造應符合下列規定：
      1 變形縫泛水處的防水層下應增設附加層，附加層在平面和立面的寬度不應小于250mm；防水層應鋪貼或涂刷至泛水墻的頂部；
      2 變形縫內應預填不燃保溫材料，上部應采用防水卷材封蓋，并放置襯墊材料，再在其上干鋪一層卷材；
      3 等高變形縫頂部宜加扣混凝土或金屬蓋板(圖4．11．18-1)；
      4 高低跨變形縫在立墻泛水處，應采用有足夠變形能力的材料和構造作密封處理(圖4．11．18-2)。

Ⅵ 伸出屋面管道

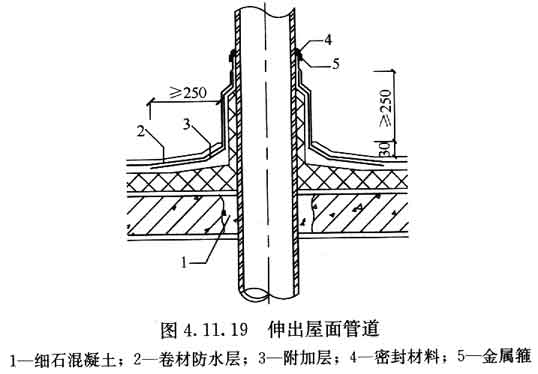

4．11．19 伸出屋面管道(圖4．11．19)的防水構造應符合下列規定：

      1 管道周圍的找平層應抹出高度不小于30mm的排水坡；
      2 管道泛水處的防水層下應增設附加層，附加層在平面和立面的寬度均不應小于250mm；
      3 管道泛水處的防水層泛水高度不應小于250mm；
      4 卷材收頭應用金屬箍緊固和密封材料封嚴，涂膜收頭應用防水涂料多遍涂刷。

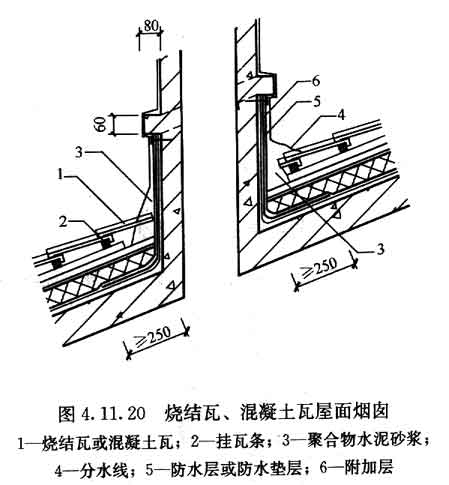

4．11．20 燒結瓦、混凝土瓦屋面煙囪(圖4．11．20)的防水構造，應符合下列規定：

      1 煙囪泛水處的防水層或防水墊層下應增設附加層，附加層在平面和立面的寬度不應小于250mm；
      2 屋面煙囪泛水應采用聚合物水泥砂漿抹成；
      3 煙囪與屋面的交接處，應在迎水面中部抹出分水線，并應高出兩側各30mm。

Ⅶ 屋面出入口

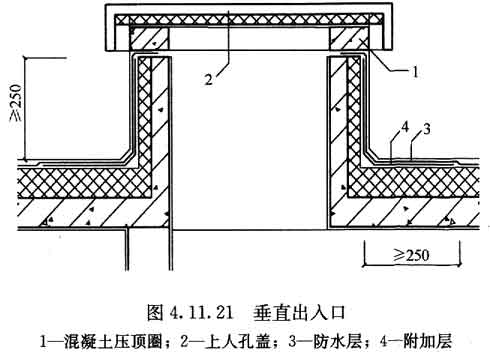

4．11．21 屋面垂直出入口泛水處應增設附加層，附加層在平面和立面的寬度均不應小于250mm；防水層收頭應在混凝土壓頂圈下(圖4．11．21)。

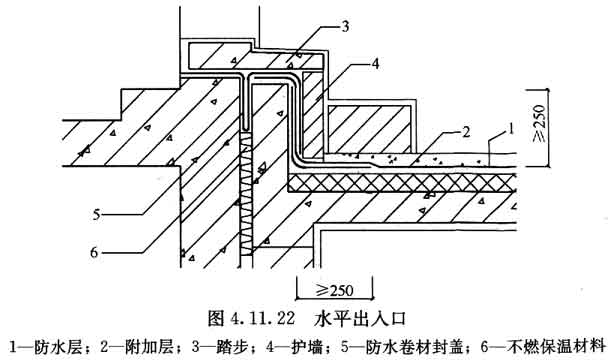

4．11．22 屋面水平出入口泛水處應增設附加層和護墻，附加層在平面上的寬度不應小于250mm；防水層收頭應壓在混凝土踏步下(圖4．11．22)。

Ⅷ 反梁過水孔

4．11．23 反梁過水孔構造應符合下列規定：
      1 應根據排水坡度留設反梁過水孔，圖紙應注明孔底標高；
      2 反梁過水孔宜采用預埋管道，其管徑不得小于75mm；
      3 過水孔可采用防水涂料、密封材料防水。預埋管道兩端周圍與混凝土接觸處應留凹槽，并應用密封材料封嚴。

Ⅸ 設施基座

4．11．24 設施基座與結構層相連時，防水層應包裹設施基座的上部，并應在地腳螺栓周圍作密封處理。

4．11．25 在防水層上放置設施時，防水層下應增設卷材附加層，必要時應在其上澆筑細石混凝土，其厚度不應小于50mm。

X 屋 脊

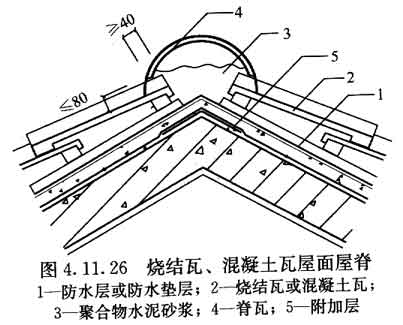

4．11．26 燒結瓦、混凝土瓦屋面的屋脊處應增設寬度不小于250mm的卷材附加層。脊瓦下端距坡面瓦的高度不宜大于80mm，脊瓦在兩坡面瓦上的搭蓋寬度，每邊不應小于40mm；脊瓦與坡瓦面之間的縫隙應采用聚合物水泥砂漿填實抹平(圖4．11．26)。

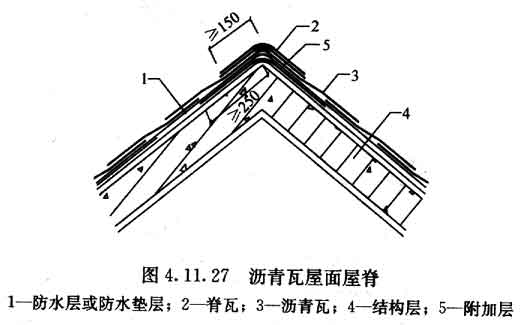

4．11．27 瀝青瓦屋面的屋脊處應增設寬度不小于250mm的卷材附加層。脊瓦在兩坡面瓦上的搭蓋寬度，每邊不應小于150mm(圖4．11．27)。

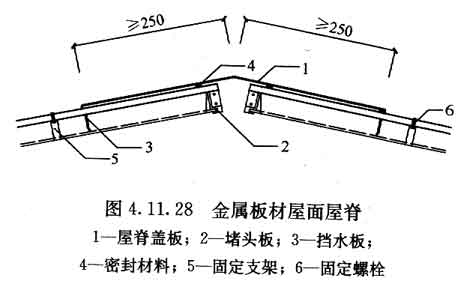

4．11．28 金屬板屋面的屋脊蓋板在兩坡面金屬板上的搭蓋寬度每邊不應小于250mm，屋面板端頭應設置擋水板和堵頭板(圖4．11．28)。

Ⅺ 屋 頂 窗

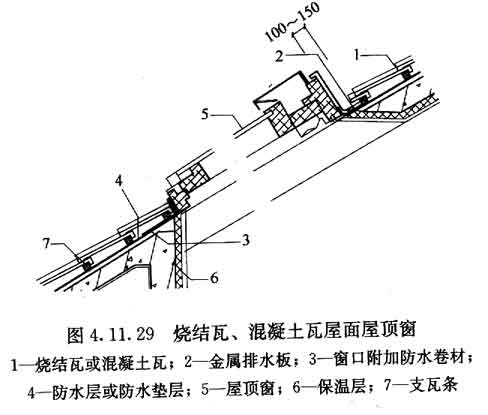

4．11．29 燒結瓦、混凝土瓦與屋頂窗交接處，應采用金屬排水板、窗框固定鐵腳、窗口附加防水卷材、支瓦條等連接(圖4．11．29)。

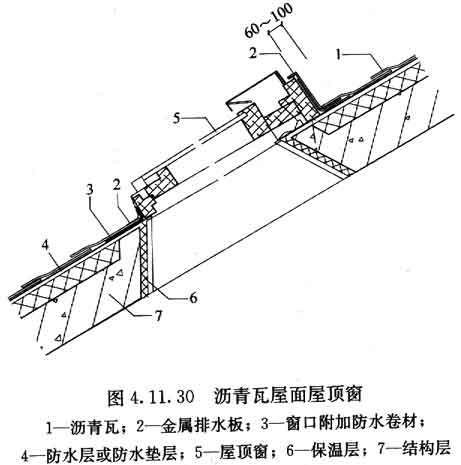

4．11．30 瀝青瓦屋面與屋頂窗交接處應采用金屬排水板、窗框固定鐵腳、窗口附加防水卷材等與結構層連接(圖4．11．30)。
