400-805 -8398
防水是家庭裝修很關(guān)鍵的工序,而防水不開(kāi)裂則是防水效果的關(guān)鍵,一旦防水施工后出現(xiàn)開(kāi)裂,將導(dǎo)致前功盡棄。那么,接下來(lái)我們來(lái)了解一下什么情形,容易導(dǎo)致防水施工后出現(xiàn)開(kāi)裂。
原因1
單遍涂刷過(guò)厚
防水施工必須遵循“薄刷多遍”的原則,單遍涂刷過(guò)厚易導(dǎo)致防水層表面干固快,而內(nèi)部干固慢,防水層因里表干固收縮不一致而出現(xiàn)開(kāi)裂。
實(shí)際施工時(shí),部分師傅一味地追求效率,將攪拌好的漿料一次性倒至地面,然后再用滾涂或者毛刷攤開(kāi),這種工藝極易導(dǎo)致防水層涂刷過(guò)厚而最終出現(xiàn)開(kāi)裂。
原因2
陰角、管道口等節(jié)點(diǎn)部位處理不當(dāng)

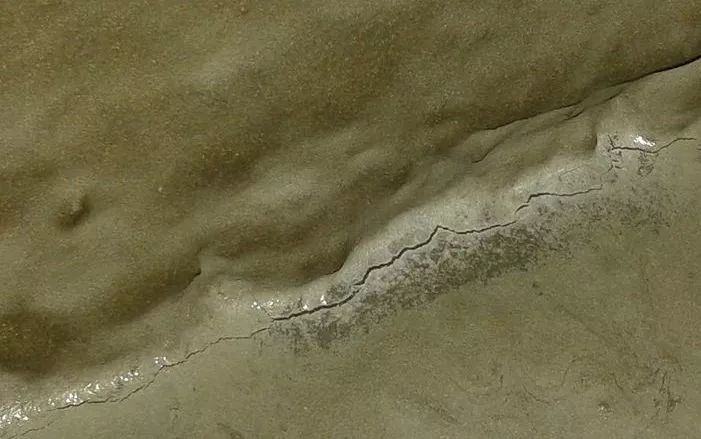

陰角,即墻地面交界處,防水施工時(shí),該部位防水漿料容易產(chǎn)生堆積,導(dǎo)致防水層過(guò)厚而在干固過(guò)程中出現(xiàn)開(kāi)裂,另外陰角部位因建筑自身沉降等原因存在應(yīng)力集中而進(jìn)一步容易導(dǎo)致防水層開(kāi)裂;
管道口即下水管道與地面交界處,該部位防水漿料也容易產(chǎn)生堆積,同時(shí)因下水管道的不固定,存在輕微晃動(dòng),而易導(dǎo)致防水層開(kāi)裂。為了避免陰角、管道口等節(jié)點(diǎn)部位的防水層出現(xiàn)開(kāi)裂,應(yīng)在防水施工前,采用水不漏進(jìn)行倒圓角處理。
原因3
基層處理不當(dāng)
防水施工前應(yīng)檢查基層,確?;鶎痈蓛簟?jiān)硬、無(wú)裂縫等。如基層有灰塵或強(qiáng)度較差,會(huì)導(dǎo)致防水層與基層粘附不牢,最終使得防水層出現(xiàn)起殼、開(kāi)裂問(wèn)題;
如基層存在裂縫,應(yīng)在防水施工前采用水不漏進(jìn)行裂縫修補(bǔ),否則隨著基層裂縫的延展而導(dǎo)致防水層出現(xiàn)開(kāi)裂。
原因4
防水材料選擇不當(dāng)
防水材料因其防水原理的不同,其特性有較大差異,也使得不同的防水材料具有不同的適用范圍。K11通用防水漿料及防水砂漿(柔韌型)等產(chǎn)品的防水原理為滲透結(jié)晶,其斷裂延伸率低,因此一般稱(chēng)其為剛性防水;
而K11柔性防水漿料及超柔防水漿料等產(chǎn)品的防水原理為成膜防水,其斷裂延伸率高,因此一般稱(chēng)其為柔性防水。例如地暖、屋面或輕微振動(dòng)基層的防水施工,因基層受熱脹冷縮或振動(dòng)等原因變形較大,需選擇柔性較高的防水產(chǎn)品,如選擇剛性防水,則易導(dǎo)致防水層因抵御不住基層變形而出現(xiàn)開(kāi)裂。
什么是JS防水
JS防水涂料即聚合物水泥防水涂料的簡(jiǎn)稱(chēng)(“JS”為“聚合物水泥”的拼音字頭),聚合物水泥防水涂料是指以丙烯酸酯、乙烯-乙酸乙烯脂等聚合物乳液和水泥為主要原料,加入填料及其他助劑配制而成,經(jīng)水分揮發(fā)和水泥水化反應(yīng)固化成膜的雙組份水性防水涂料。
依據(jù)國(guó)標(biāo)GB/T23445-2009《聚合物水泥防水涂料》,JS防水涂料按產(chǎn)品物理力學(xué)性能分為Ⅰ型、Ⅱ型和Ⅲ型,其中Ⅰ型的無(wú)處理斷裂延伸率不低于200%,Ⅱ型的無(wú)處理斷裂延伸率不低于80%,Ⅲ型的無(wú)處理斷裂延伸率不低于30%,由此可見(jiàn),JS Ⅰ型防水涂料適用于活動(dòng)量較大的基層,JS Ⅱ型和Ⅲ型防水涂料適用于活動(dòng)量較小的基層。
TAG : 防水涂料 JS防水涂料 防水層開(kāi)裂
留下您的困擾 , 交給我來(lái)解決!
